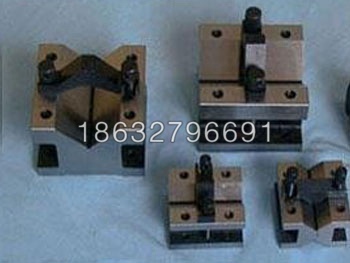

工字型V型架工字型V型架是用来支承轴、管、套筒等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。
|
工字型V型架详细说明：
工字型V型架是用来支承轴、管、套筒等圆柱形工件，使工件轴心线平行于本台工作面，以便找正和划线的工具。
工字型V型架产品用途：
工字型V型架按JB/T8047-95标准制造，采用HT200材质，成对供应，主要用于轴类零件的检测、划线、定位及机械加工中的装夹。
工字型V型架产品材质：
工字型V型架材质可以分为球铁和灰铁两类，成对供应，主要用于轴类零件的检测、划线、定仪及机械加工中的装夹。
工字型V型架承载要求：
工字型V型架的承载是指V型架单位面积承受的重量后，V型架的变形挠度。为了便于理解，我们可以看作V型架放好工件后，在不影响正常使用的情况下，V型架所能够承受的压力。
工字型V型架规格：
35*35mm 、 60*60mm 、105*105 mm。（规格可定做）
工字型V型架精度：
按照 标准制造分为1级、2级、3级
| 规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 | |||||||||||
| 精度等级 | ||||||||||||||||
| 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | ||
| I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
| 60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 | |
| 105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 | |
| II型 | 100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | |||||||||
| 150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
| 200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | ||||||||||
| 300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | ||||||||||
| Ⅲ型 | 150×100×50 | 2 | 4 | 6 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
| Ⅳ型 | 100×80×30 | 1 | 2 | 3 | 6 | |||||||||||
| 150×125×45 | 1.2 | 2.5 | 4 | 8 | ||||||||||||
|
